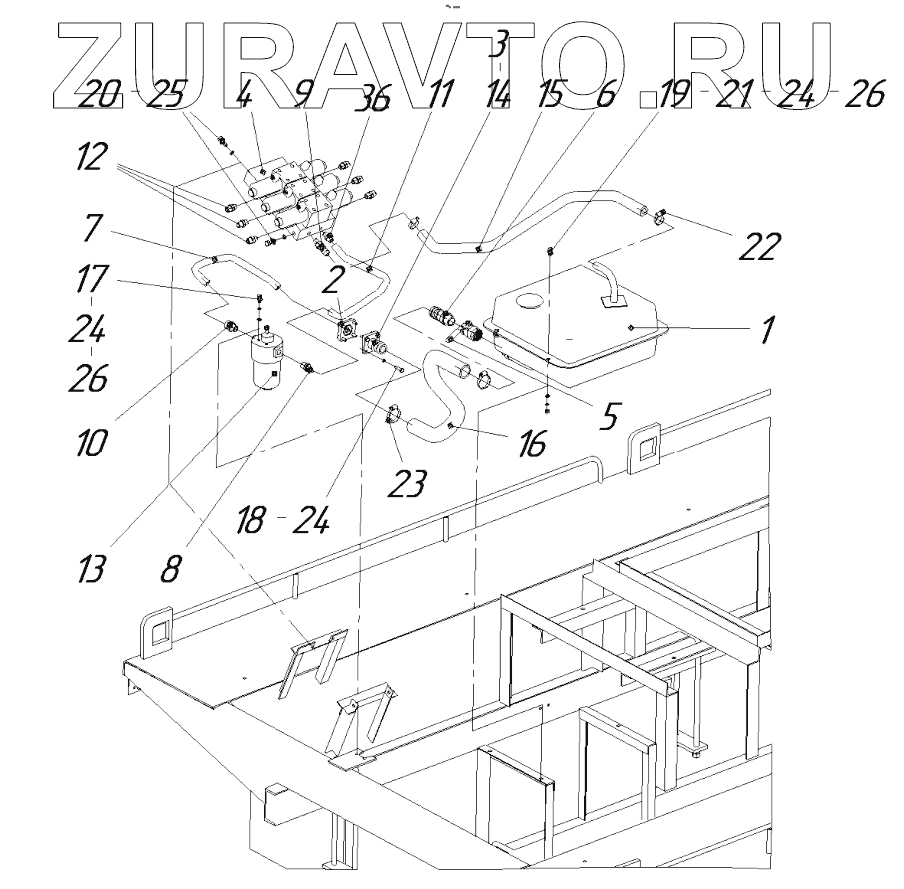

| № | Номер | Наименование | Цена | |
|---|---|---|---|---|
| 1 | СО-4609022 | Бак масляный | Нет в продаже |
|
| 2 | СОШ-4609011-01 | Фланец к насосу на выходе | Нет в продаже |
|
| 3 | СОШ-4609013-01 | Фланец к насосу на входе | Нет в продаже |
|
| 4 | СШР-4609011 | Гидропанель | Нет в продаже |
|
| 5 | Кран шаровый Ду25 | Кран шаровый | Нет в продаже |
|
| 6 | СО-4609028 | Ниппель | Нет в продаже |
|
| 7 | СОШ-4609015 | Шланг | Нет в продаже |
|
| 8 | СШР-4603024 | Штуцер | Нет в продаже |
|
| 9 | СШР-4609018 | Штуцер | Нет в продаже |
|
| 10 | СШР-4609037 | Штуцер | Нет в продаже |
|
| 11 | СШР-4609147 | Шланг высокого давления | Нет в продаже |
|
| 12 | Рукав Б (I)-10-38-49 | Рукав | Нет в продаже |
|
| 13 | Штуцер 3/8-М18х1,5 | Штуцер | Нет в продаже |
|
| 14 | Фильтр 1ФГМ32-25К | Фильтр | Нет в продаже |
|
| 15 | Кольцо 034-038-25-2-2-1 | Кольцо | Нет в продаже |
|
| 16 | Рукав Б (I)-10-20-33 | Рукав | Нет в продаже |
|
| 17 | Болт М8-6gx20 | Болт | Нет в продаже |
|
| 18 | Болт М8-6gx30 | Болт | Нет в продаже |
|
| 19 | Болт М8-6gx20 | Болт | Нет в продаже |
|
| 20 | Болт М10-6gx30 | Болт | Нет в продаже |
|
| 21 | Гайка М8-6H | Гайка | Нет в продаже |
|
| 22 | Хомут 1Л 25-40-7 Н | Хомут | Нет в продаже |
|
| 23 | Хомут 1Л 32-50-6 Н | Хомут | Нет в продаже |
|
| 24 | Шайба 8 | Шайба | Нет в продаже |
|
| 25 | Шайба 10 | Шайба | Нет в продаже |
|
| 26 | Шайба C.8.37 | Шайба | Нет в продаже |
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
Содержащиеся в справочниках-каталогах запасные части и детали носят исключительно информационный характер
